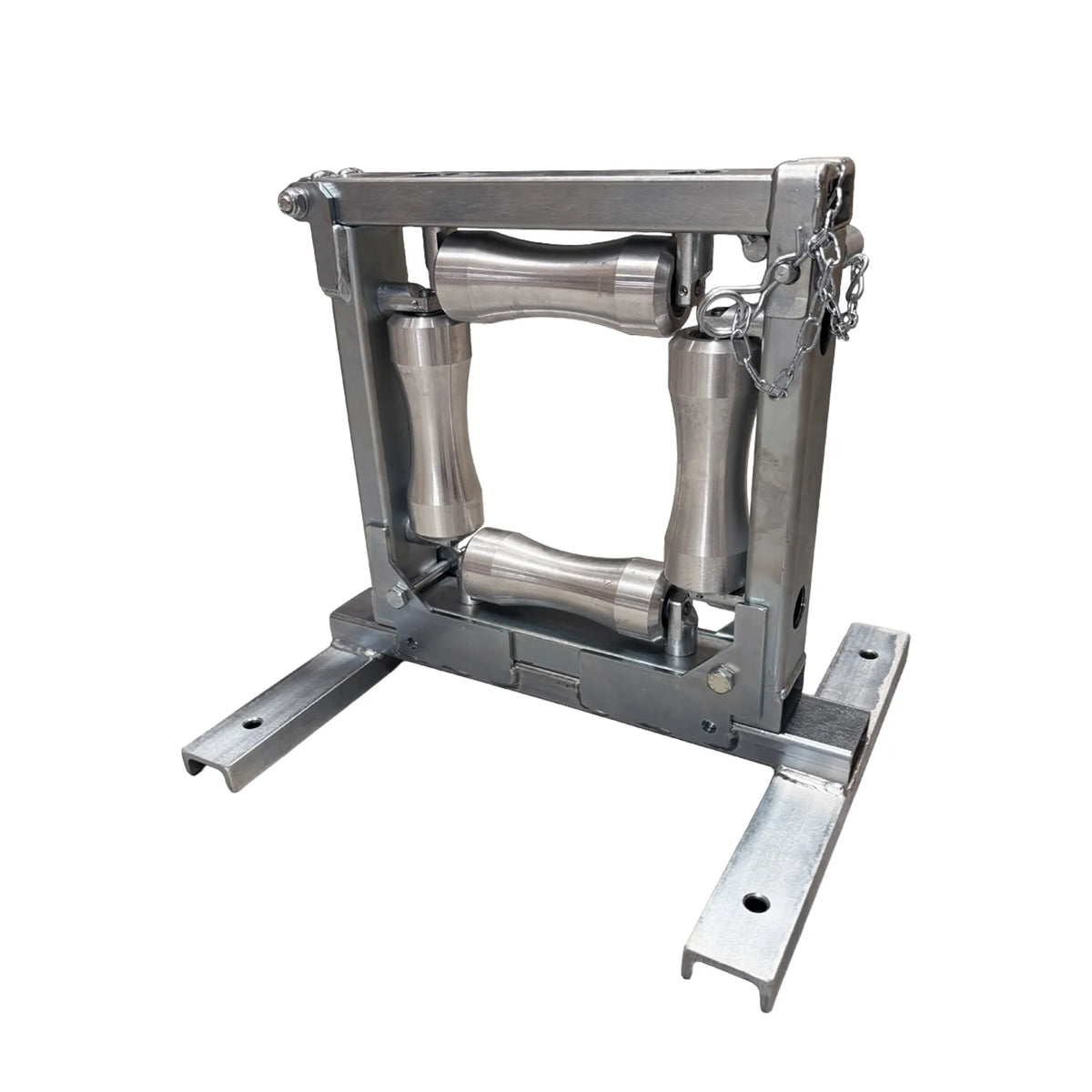

Cable Guide Frame Ø165 Incl Stand

SKU: 6752-3150
E-number:
Kabelguide med fyra rullar för styrning av kabel vid installation i kabelrör och kanalisation. Kabelguiden är avsedd för kablar med en ytterdiameter på upp till 165 mm och kan placeras direkt på marken vid rörmynningen eller längs kabelns dragväg.

Den robusta ramen är tillverkad av galvaniserat stål och har en öppningsbar sida som gör det möjligt att lägga in kabeln i den omslutande rullstyrningen. Det integrerade markstativet ger en stabil bas och är försett med förankringshål för fixering mot underlaget vid behov. Till skillnad från modellen med justerbara toppfästen är denna version avsedd för placering och förankring på marken.

Fyra profilerade löprullar av aluminiumlegering styr kabeln från samtliga sidor. Rullarna är monterade på kapslade kullager för jämn rotation under kabeldragningen. Konstruktionen med fyra omslutande rullar hjälper till att hålla kabeln centrerad genom kabelguiden och minskar risken för oönskad kontakt med stålramen under installationen.

Fördelar:
  • För kablar upp till Ø165 mm
  • Fyra rullar av aluminiumlegering med kapslade kullager
  • Galvaniserad stålram med öppningsbar sida för enkel iläggning
  • Markstativ med förankringshål för säker positionering
  • Fyrsidig kabelstyrning för kontrollerad kabeldragning

Measurements and weight attributes

Width (mm): 370

Depth (mm): 370

Height (mm): 450

Weight (kg): 23.0

Pull line diameter Ø (mm):

Pull line längd (m):

Break point (kg):

Break load (kg):

Grip length (mm):

Cable area max (mm2):

Cable diameter min Ø (mm):

Cabler diameter max Ø (mm): 165

Max diameter Ø (mm):

Max load (kg): 150

Stored measurement (mm):

Drum diameter min internal Ø (mm):

Drum diameter max internal Ø (mm):

Drum diameter max external Ø (mm):

Service weight (kg):

Drum width max (mm):

Drum diameter min Ø (mm):

Drum diameter max Ø (mm):

Drum center hole min (mm):

Drum center hole max (mm):

Drum size Ø:

Total weight (kg):

Total length (mm):

Pressure max (kg):

Outer diameter ring max Ø (mm):

Attributes

ETIM-class: EC000245

Tullstat. nr: 73269098

Working temperature range:

Density:

Diameter (mm):

Distanse:

Pull speed max (m/min):

Pull force max (kp):

Pull line (typ):

Drive source:

Duct:

Flow max (l/min):

Frequency (kHz):

Color:

Thread:

Grading:

Force (kN):

Sound level dB (A):

Air flow (l/min):

Air pressure:

Material: Galvaniserat Stål

Motor:

pH value:

Reach in free air (m):

Stand (type):

Size:

Temperature range:

Elongation%:

Drum break:

Pressure max (bar):

Pressure speed max (m/min):

Viscosity (cP):
