Sahlins Sweden

Linskydd Vägövergång 15M

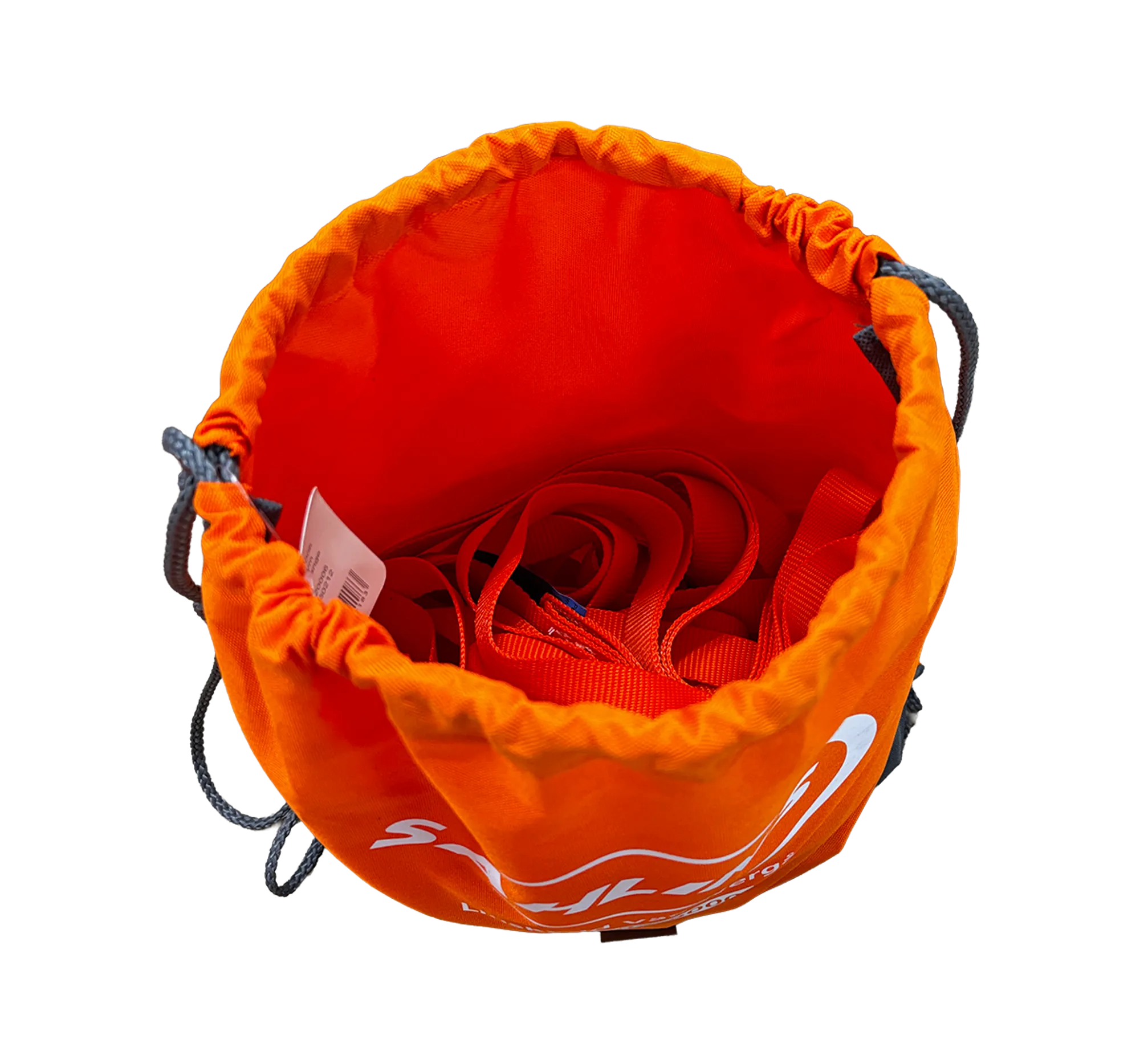

Artikelnummer: 7204-9000
E-nummer:

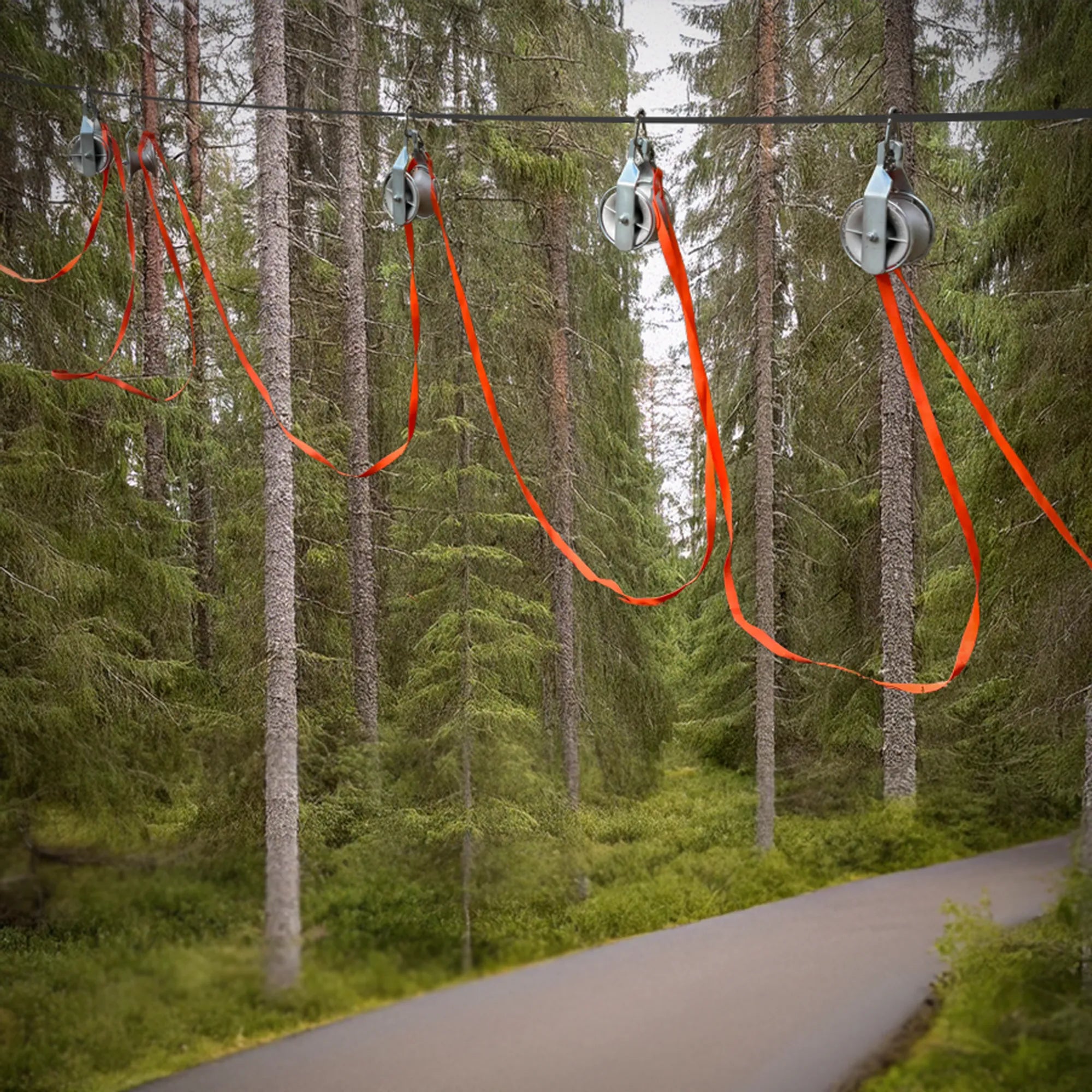

Linskydd för att skydda underliggande korsande ledningar, trafikleder eller liknande vid lindragning. Linskydd kan även användas som bärare av kabel vid tillfällig el. Lösningen är användbar för förlina, ledare, hängkabel, hängspiralkabel eller jordkabel – och består kortfattat av:

- Ett antal karbinhakar för montage av ’Linvagn 6810’, sammanlänkade med 15 meter band, som efter montering dras över till motsatt sida längs bärlinan. När systemet används för kabel kompletteras det med två stycken ’Linvagn 6711’, vilka förankras vid varsin stolpe. Dessa vagnar tar upp den största delen av dragkraften, både vid utdragning och när kabeln leds ner till marken.
- En separat bärlina i form av stålvajer, syntetiskt tågvirke, eller ledare i befintlig ledning används. Man anbringar alla vagnar stålvajern (eller det man valt) för att sedan dra över dem till motsatt sida. Vid användande för kabel använder man en linvagn i varje stolpe ’6711-0000’ (ingår ej i satsen) då dessa tar merparten av dragkraften i samband med utdragning och när den leds ner till marken.

I enlighet med EBR’s byggmetod för ’Tillfälliga skydd vid utdragning av ledare’ (A22:85)

7204-9000 Linskydd bör - om man inte besitter linvagnar sedan tidigare - kompletteras med:
  • 7 st | 6810-0000 Hängkabelvagn med syskonhakar
  • 2 st | 6811-0000 Hängkabelvagn raklinje

Mått- och viktegenskaper

Bredd (mm): 350

Djup (mm): 300

Höjd (mm): 400

Längd (m):

Vikt (kg): 3.0

ETIM-klass:

Tullstat. nr:

Tjänstevikt (kg):

Totalvikt (kg):

Total längd (mm):

Produktegenskaper

Arbetstemperaturområde:

Brottsgräns (kg):

Brottslast (kg):

Densitet:

Diameter (mm):

Distans:

Draghastighet max (m/min):

Dragkraft max (kp):

Drivkälla:

Dukt:

Effekt:

Flöde max (l/min):

Frekvens (kHz):

Färg:

Gänga:

Gradering:

Greppyta längd (mm):

Kabelarea max (mm2):

Kabeldiameter min Ø (mm):

Kabeldiameter max Ø (mm): 70

Kraft (kN):

Ljudnivå dB (A):

Luftflöde (l/min):

Lufttryck:

Material:

Max diameter Ø (mm):

Max last (kg):

Motor:

Mått förvaringsläge (mm):

pH-värde:

Räckvidd fri luft (m):

Rör/dukt diameter min inv Ø (mm):

Rör/dukt diameter max inv Ø (mm):

Rördiameter max utv Ø (mm):

Stativ (typ):

Storlek:

Temperaturområde:

Töjning %:

Trumbroms:

Trumbredd max (mm):

Trumdiameter min Ø (mm):

Trumdiameter max Ø (mm):

Trumans centrumhål min (mm):

Trummans centrumhål max (mm):

Trummor Ø:

Tryck max (bar):

Tryckhastighet max (m/min):

Tryckraft max (kg):

Viskositet (cP):

Ytterdiameter ring max Ø (mm):

Tillbehör

6810-0000

Hängkabelvagn - Raklinje

6810-0000

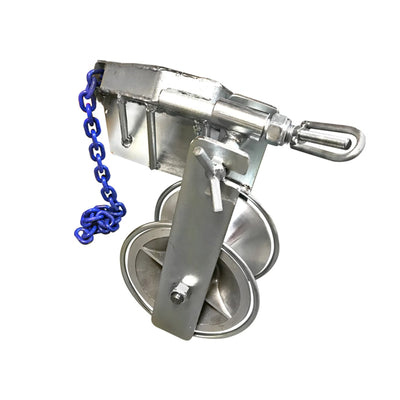

6811-0000

Hängkabelvagn - Raklinje

6811-0000
