Sahlins Sweden

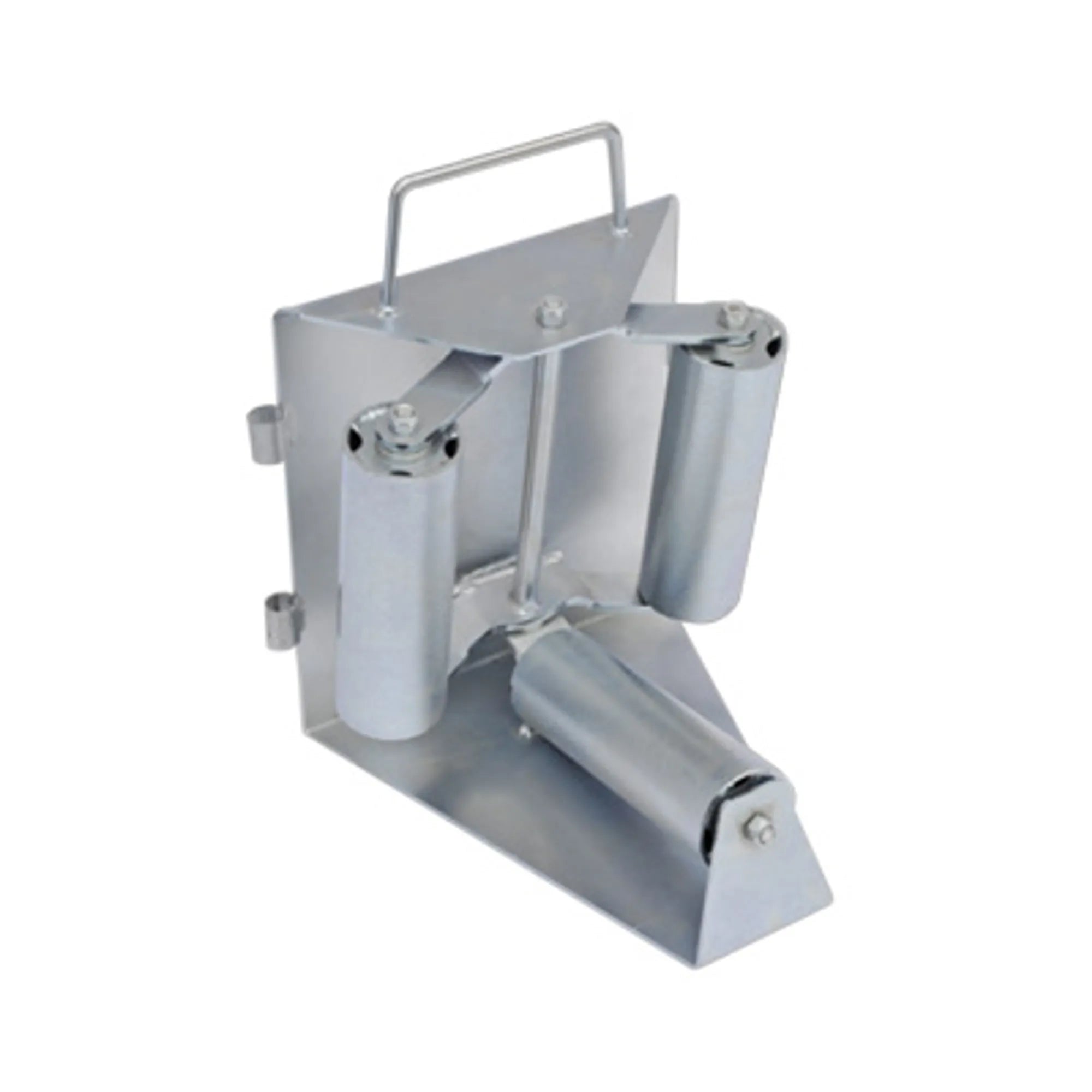

Kabelrulle Vinkel Ø180

Artikelnummer: 6711-1005
E-nummer: 1655145
Denna kraftiga kabelrulle med tre rullar är avsedd för kabeldragning där kabeln gör riktningsändringar längs sträckan, inklusive applikationer med stora kraftkablar. Konstruktionen säkerställer stabil styrning och effektivt skydd av kabeln vid både horisontell och sidoförskjuten matning. De två vertikala rullarna är monterade i en vagga som automatiskt anpassar sig efter kabelns rörelser och böjradie, vilket ger jämn belastningsfördelning och minskar risken för skav och punkttryck. Den horisontella rullen bär kabelns vikt och bidrar till låg friktion även vid höga belastningar. Kabelrullen är tillverkad av galvaniserat stål för hög mekanisk hållfasthet och lång livslängd i krävande installationsmiljöer. Vid behov kan flera enheter parkopplas för längre eller mer komplexa vinkelpassager. Maximal kabeldiameter är Ø180 mm.

Fördelar:
  • Tre‑rullskonstruktion för säker kabeldragning genom vinklar
  • Vertikala rullar i vagga för automatisk kurvanpassning
  • Lämplig för stora kabeldimensioner upp till Ø180 mm
  • Kan parkopplas för utökad kabelstyrning
  • Robust konstruktion i galvaniserat stål

Mått- och viktegenskaper

Bredd (mm): 390

Djup (mm): 330

Höjd (mm): 460

Vikt (kg): 19.0

Draglina diameter Ø (mm):

Draglina längd (m):

Brottsgräns (kg):

Brottslast (kg):

Greppyta längd (mm):

Kabelarea max (mm2):

Kabeldiameter min Ø (mm):

Kabeldiameter max Ø (mm): 180

Max diameter Ø (mm):

Max last (kg): 250

Mått förvaringsläge (mm):

Rör/dukt diameter min inv Ø (mm):

Rör/dukt diameter max inv Ø (mm):

Rördiameter max utv Ø (mm):

Tjänstevikt (kg):

Trumbredd max (mm):

Trumdiameter min Ø (mm):

Trumdiameter max Ø (mm):

Trumans centrumhål min (mm):

Trumans centrumhål max (mm):

Trummor Ø:

Totalvikt (kg):

Total längd (mm):

Tryckraft max (kg):

Ytterdiameter ring max Ø (mm):

Produktegenskaper

ETIM-klass: EC000245

Tullstat. nr: 73269050

Arbetstemperaturområde:

Densitet:

Diameter (mm):

Distans:

Draghastighet max (m/min):

Dragkraft max (kp):

Draglina (typ):

Drivkälla:

Dukt:

Flöde max (l/min):

Frekvens (kHz):

Färg:

Gänga:

Gradering:

Kraft (kN):

Ljudnivå dB (A):

Luftflöde (l/min):

Lufttryck:

Material: Galvaniserat Stål

Motor:

pH-värde:

Räckvidd fri luft (m):

Stativ (typ):

Storlek:

Temperaturområde:

Töjning %:

Trumbroms:

Tryck max (bar):

Tryckhastighet max (m/min):

Viskositet (cP):
