Sahlins Sweden

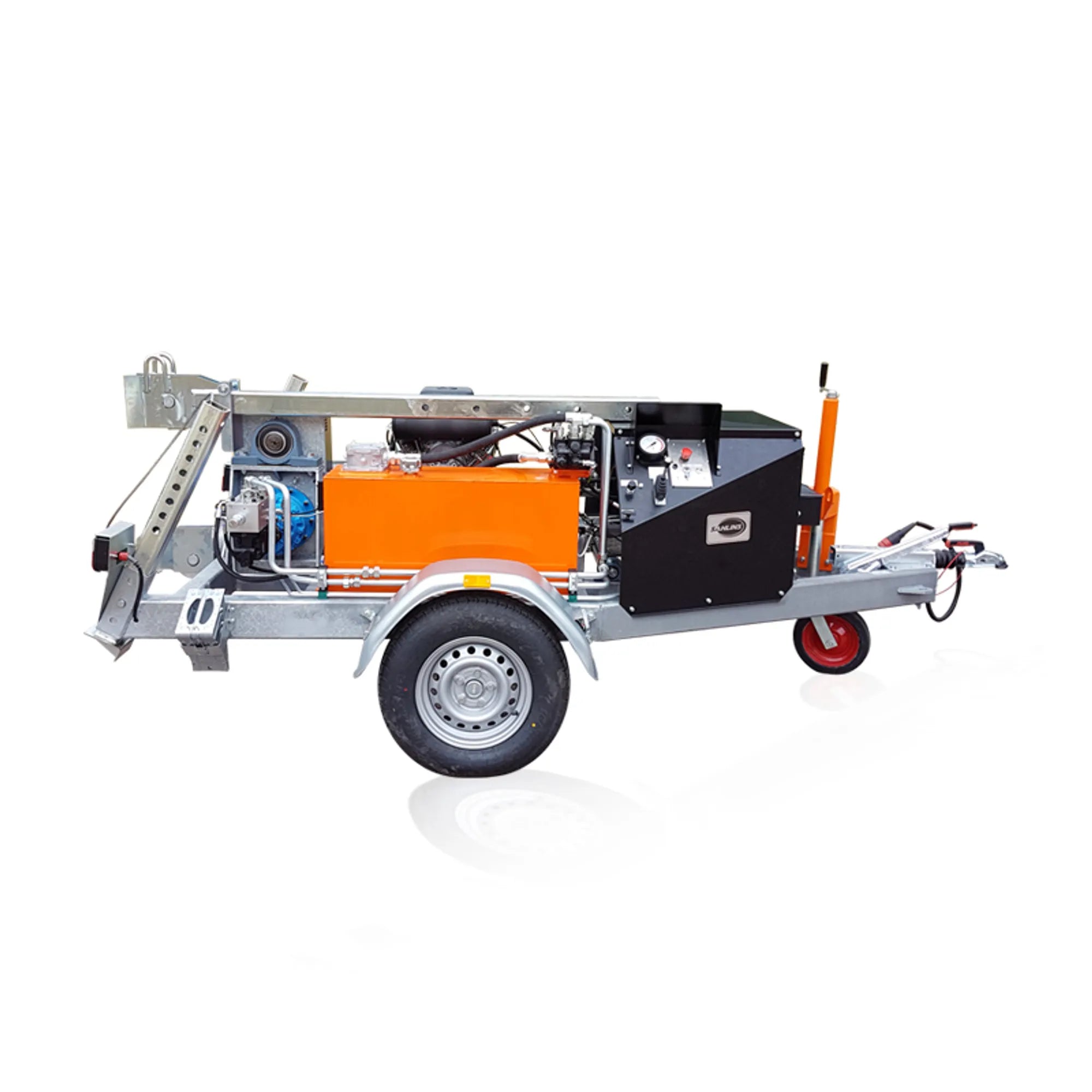

Kabelvinsch 3300 P 3T -o 1050m

Artikelnummer: 3300-1003
E-nummer:
Modell 3300 är en kraftfull hydraulisk kabelvinsch avsedd för förläggning av jordkabel med en maximal dragkraft på 3 ton (3 000 kp). Den är utvecklad för kontrollerad installation av LV‑, MV‑ och HV‑kablar i schakt och rör, där hög dragkapacitet, exakt kraftkontroll och hög driftsäkerhet är avgörande. Vinschen är släpvagnsmonterad och framtagen för krävande arbeten inom energi‑, infrastruktur‑ och anläggningsprojekt.

Vinschen är uppbyggd med dubbla nockhjul, vilket säkerställer kontinuerlig tillgång till full dragkraft oberoende av lindningsläge. Detta ger en stabil, förutsägbar och säker dragprestanda även vid höga belastningar. Wiretrumman är utrustad med automatisk linspridare som säkerställer jämn påspolning och minskar slitaget på wiren. Det robusta chassit har fjädrad hjulaxel, påskjutsbroms, handbroms, reglerbara stödben samt stödhjul, vilket ger säker transport, stabil uppställning och effektiv hantering på arbetsplatsen. Som standard levereras Modell 3300 med stålwire Ø10 mm × 1 050 m, skyddskapell samt dragbom färdigmonterad i transportfästen.

Hydraulsystemet är utrustat med en variabel pump som möjliggör steglös reglering av både dragkraft och draghastighet. Detta ger exakt anpassning efter kabeltyp, rörförhållanden och installationskrav. Instrumentpanelen ger intuitiv manövrering av in/ut‑funktion, hastighet och gas. Manometern gör det även möjligt att ställa in maximal tillåten dragkraft med hjälp av en röd pekare, vilket ger ett effektivt skydd för känsliga kraftkablar.

För dokumentation och kvalitetssäkring finns en tillvalbar registreringsenhet som loggar dragkraft, hastighet och installerad längd. Efter avslutat arbete kan loggen sparas och exporteras till extern lagringsenhet. Som standard är vinschen utrustad med ett icke roterande kopplingsdon. Kullagrade lekare kan orsaka att wire eller kabel tvinnas och skadas; vid behov av rotation rekommenderas därför en friktionslekare, som roterar stegvis utifrån kabelns vridmoment och därmed minimerar belastning och skador.

Fördelar:
  • 3 tons dragkraft med dubbla nockhjul för konstant maximal dragkraft
  • Steglös reglering av dragkraft och hastighet via variabel hydraulikpump
  • Automatisk linspridare för jämn wirepåspolning och längre livslängd
  • Släpvagnsmonterat chassi med bromsar, stödben och stödhjul
  • Tillval för dokumentation av dragkraft, hastighet och längd

Mått- och viktegenskaper

Bredd (mm): 1835

Djup (mm): 3570

Höjd (mm): 1350

Vikt (kg): 1575.0

Draglina diameter Ø (mm): 10

Draglina längd (m): 1050

Brottsgräns (kg):

Brottslast (kg):

Greppyta längd (mm):

Kabelarea max (mm2):

Kabeldiameter min Ø (mm):

Kabeldiameter max Ø (mm):

Max diameter Ø (mm):

Max last (kg):

Mått förvaringsläge (mm):

Rör/dukt diameter min inv Ø (mm):

Rör/dukt diameter max inv Ø (mm):

Rördiameter max utv Ø (mm):

Tjänstevikt (kg):

Trumbredd max (mm):

Trumdiameter min Ø (mm):

Trumdiameter max Ø (mm):

Trumans centrumhål min (mm):

Trumans centrumhål max (mm):

Trummor Ø:

Totalvikt (kg):

Total längd (mm):

Tryckraft max (kg):

Ytterdiameter ring max Ø (mm):

Produktegenskaper

ETIM-klass: EC002086

Tullstat. nr: 84253100

Arbetstemperaturområde:

Densitet:

Diameter (mm):

Distans:

Draghastighet max (m/min): 25

Dragkraft max (kp): 3000

Draglina (typ): Wire

Drivkälla:

Dukt:

Flöde max (l/min):

Frekvens (kHz):

Färg:

Gänga:

Gradering:

Kraft (kN):

Ljudnivå dB (A):

Luftflöde (l/min):

Lufttryck:

Material:

Motor: Bensinmotor

pH-värde:

Räckvidd fri luft (m):

Stativ (typ):

Storlek:

Temperaturområde:

Töjning %:

Trumbroms:

Tryck max (bar):

Tryckhastighet max (m/min):

Viskositet (cP):
